IFCB水下浮游生物影像仪

IFCB水下浮游生物影像仪

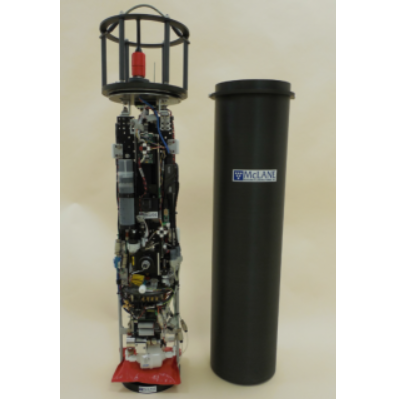

水下浮游生物影像仪IFCB是一款水下自动成像流式细胞仪,能够生成来自水环境的微粒流量图像。它是由美国McLane公司*生产的,适用于现场原位长期监测水中的浮游生物群落。

水下浮游生物影像仪IFCB将显微视频技术与流式细胞技术相结合,在采集悬浮颗粒物的高分辨率图像的同时,获取每个颗粒物的叶绿素荧光及散射光特性。仪器可将获取的数据发送到岸基实验室。图像分类软件根据获取的每个颗粒的图像参数及光学特性参数进行自动分类,分类精度可达到属甚至物种水平。仪器具有触发模式,利用浮游植物的荧光特性仅对发出荧光的颗粒进行数据采集,提高监测效率。

仪器组成:
机械及电子、流体模块、光学模块、数据获取及控制模块、数据分析模块
图像采集:
水下浮游生物影像仪可生成高分辨率的悬浮颗粒物图像(1μm),尺寸范围为10-150μm(比如硅藻类、甲藻等)。仪器可以以每小时15ml的速率连续采样。
成像速率:
根据水样的粒子密度,水下浮游生物影像仪每小时*多可生成30000张高分辨率粒子图片。
布放:
水下浮游生物影像仪可用于实验室分析、或者钢缆原位布放。控制模块以及流体模块的*深耐压为40米。由于仪器具有防污设计和工作状态监测分析,因此可以实现6-9个月在无人值守的状态下的长期布放。
技术参数:

尺寸(压力舱)

直径

20cm

高度

102cm

重量

空气中

32kg

进样泵

类型

伺服驱动注射泵,5ml容量

流量

0.25ml/min,固定速率

控制舱

外壳材料

铝,6061-T6硬涂层阳极氧化

工作电压

18-36V外部电源

功率

35W(连续采样时)

通信方式

10/100/1000-BaseT 以太网

操作系统

Windows XP

运行

***深度

40米

工作方式

自容式或交互式系统

布放时间

6个月(更长时间可选)

频率

5ml每20分钟,间歇分析

工作温度

0-40℃(按试剂需求)

性能

散射光

635nm

叶绿素荧光

680nm

物镜倍数

10X

相机

CCD,1380*1034像素

颗粒尺寸范围

10-150μm

图像采样频率

30000张图片/小时

图像分辨率

1μm
